В деревянных каркасных домах силовой каркас является основой постройки и одновременно многофункциональной составной конструкцией. Он служит для монтажа тепло-, паро-, ветро- и гидроизоляционных материалов, а также облицовки. Но главная роль силового каркаса заключается в равномерном распределении и передачи весовой нагрузки на фундамент. Конструктивно «скелет» каркасного дома по финской технологии состоит из полов, наружных стен, перегородок, перекрытий и крыши с фронтонами.

Каркасный дом

Полы

Несущую функцию в полах каркасного дома выполняют половые лаги. Для их обустройства применяется обрезная доска 100×150 мм или 100×200 мм, которая крепится к нижней обвязке. Для увеличения прочности доски укладываются на ребро. Выбор пиломатериала зависит от выбранной вами комплектации. Это не означает, что полы на 150-миллиметровых лагах будут менее прочными, чем на 200-х. Высота этих элементов подбирается под толщину утеплителя, который впоследствии ляжет между ними.

Наружные стены

Наружные стены одновременно являются несущими, а потому к их сборке предъявляются особые требования. Устройство они имеют также самое сложное из всех конструкций (за исключением стропильных систем крыш необычной формы).

Начинается силовой каркас наружный стен с угловых стоек. Они собираются из 2-4 обрезных досок толщиной 40 мм и шириной 150 или 200 мм. Одной из основных задач при выборе типа составной угловой стойки не допустить образования мостиков холода. Между угловыми стойками с шагом 600 мм устанавливаются промежуточные стойки. Они передают нагрузку с верхней обвязки (вес крыши и перекрытия) на нижнюю, под которой находится фундамент.

На самих только стойках силовой каркас будет обладать достаточной несущей способностью, но никакой прочностью и жёсткостью. За эти свойства отвечают усиливающие элементы — укосины и ригели. Укосина — это доска, которой связывается угловая стойка, нижняя и верхняя обвязка. Благодаря этим элементам силовой каркас дома получается жёстким и устойчивым. Ригели — это элементы, служащие для перераспределения нагрузки в районе оконных и дверных проёмов, где полноразмерные стойки расположить невозможно по понятным причинам.

Перегородки

К перегородкам между помещениями предъявляются не такие жёсткие требования, как к наружным стенам. Но силовой каркас для них выполняется по той же технологии. Сначала устанавливаются стойки с тем же шагом 600 мм, а затем конструкция при необходимости укрепляется укосинами. Для перегородок нецелесообразно использовать доску шириной 150-200 мм, потому здесь применяется 40×100 мм.

Потолочные и межэтажные перекрытия

Несущими элементами потолочного или межэтажного перекрытий являются балки. В их роли служат доски 40×150 мм или 40×200 мм, уложенные на ребро с шагом 600 мм. Основанием для укладки потолочных балок служит верхняя обвязка.

Крыша и фронтоны

В роли силового каркаса любой крыши выступает стропильная система. Она состоит из стропильных ног, перемычек, усиливающих элементов. В некоторых конструкциях присутствуют вертикальные стойки (например, в каркасе ломаной крыши).

Фронтоны каркасного дома сооружаются по аналогии со стенами. Здесь основными несущими элементами силового каркаса являются стойки и перемычки.


Проекты каркасных домов

Дачный
Каркасный дом «Дачный»
Цену проекта уточняйте
у менеджеров
Размеры: 12х9 м Площадь: 108 м2
Майский
Каркасный дом «Майский»
Цену проекта уточняйте
у менеджеров
Размеры: 12х8 м Площадь: 168 м2
Щедрый
Каркасный дом «Щедрый»
Цену проекта уточняйте
у менеджеров
Размеры: 11.5х8 м Площадь: 129 м2
Доступный
Каркасный дом «Доступный»
Цену проекта уточняйте
у менеджеров
Размеры: 12х8 м Площадь: 96 м2
Современный
Каркасный дом «Современный»
Цену проекта уточняйте
у менеджеров
Размеры: 12х8 м Площадь: 96 м2
Светлый
Каркасный дом «Светлый»
Цену проекта уточняйте
у менеджеров
Размеры: 10.5х8 м Площадь: 121 м2

Перейти в раздел и посмотреть все каркасные дома.


Интересные статьи

Плюсы и минусы каркасных домов
Плюсы и минусы каркасных домов

В сфере строительства малоэтажного жилья из древесины каркасные дома почти на равных конкурируют с рублёными, брусовыми и бревенчатыми срубами. Как и любая другая технология, каркасная имеет как свои неоспоримые преимущества, ...

Читать далее

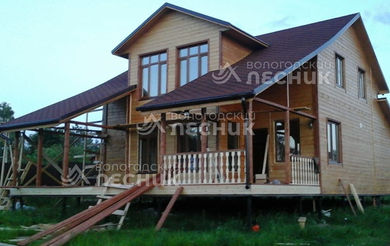

Чем отделать фасад каркасного дома?
Чем отделать фасад каркасного дома?

Отделка фасада является неотъемлемой составляющей технологии строительства каркасных домов. От неё будут зависеть многие эксплуатационные характеристики готового жилья, а также финансовые затраты на обустройство. Поскольку ...

Читать далее

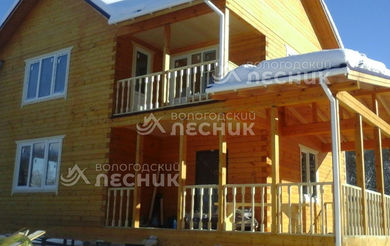

Когда лучше строить дом из бруса?
